 您现在的位置 > 首页 > 产品中心 > 插入式涡街流量计

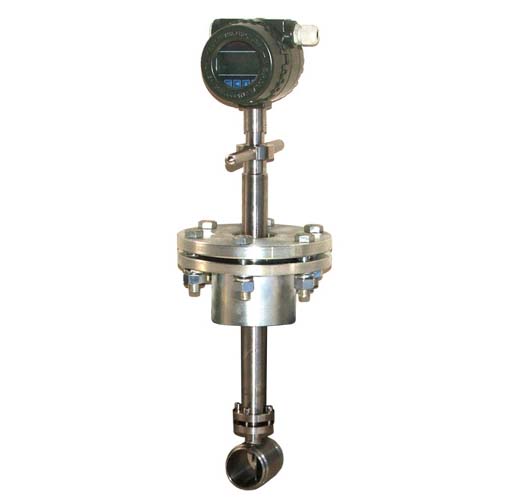

插入式涡街流量计



      JGLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
      JGLUCB 型插入式涡街流量计防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。
工作原理

    按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
仪表特点

1、 可测量蒸汽,气体,液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;

3、压力损失小,量程范围宽;范围度达1:25;
4、采用消扰电路和抗振传感头;
5、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);

技术参数

表1



公称通经(mm)

 200~1500

仪表材质

 1Cr18Ni 9Ti

公称压力(Mpa)

 PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

 -40~+250℃

环境条件

 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

 示值的±2.5%

量程比

 1:10;1:15

阻力损失系数

 Cd<2.6

输出信号

 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
 变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:、+24VDC
 变送器:+24VDC
 现场显示型:仪表自带3.2V锂电池

信号传输线

 KVVP3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤500m

信号线接口

 内螺纹M20×1.5

防爆等级

 ExdIIBT6

防护等级

 IP65

允许振动加速度

 1.0g

型号及功能选择
JGLUCB— — — —
JGLUCB……………插入式涡街流量传感器
JGLUCB型插入式涡街流量计表体安装形式
          1 JGLU型插入式涡街表体断流拆装式
          2 JGLU型插入式涡街表体不断流拆装式
B-可测介质
          1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)
          2 测量液体
          3 测量气体
          4 测量饱和蒸汽、过热蒸汽
O -涡街口径
JGLUCB型插入式涡街流量计

     口径       020 ------   200mm
                   025----------250mm
                   030----------300mm
                   035----------350mm
                   040----------400mm
                   045----------450mm
                   050----------500mm
                       -------
                       -------
                   200---------1500mm
  D-输出信号
            0 电压脉冲(低电平≤1V, 高电平≥6V,脉宽≥10uS)
            1 两线制4-20mA输出( 温压补偿型为三线制)
            2 无信号输出现场显示
  E-可测最高介质温度
            0 -40℃…+150℃
            1 -40℃…+280℃(JGLU型插入式涡街250℃)
            2 -40℃…+350℃(JGLU型插入式涡街不可选)
            3 -40℃…+420℃(只限传感头不断流拆卸型)
  F-防爆等级
            0 无防爆认证,防护等级为IP54、IP65
            1 本安防爆型,防爆等级为ExiaⅡCT4
            2 隔爆防爆型,防爆等级为ExdⅡCT6
  G-涡街放大器显示形式
            0 无现场显示型 (无补偿功能)
            1 现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标准流量等)
  H-仪表精度等级
            0 1.0级(JGLU型首选,JGLU型需协议供货)
            1 0.5级(只限JGLU型涡街)
            2 0.2级(只限JGLU型涡街,需协议供货)
            3 2.5级(JGLU型插入型涡街首选型)
            4 1.5级(JGLU型插入式涡街需协议供货)
            5 低流速型涡街(表体内直接缩径,精度≥1.5级)
  I-放大器安装形式
            0 表体与放大器不分离型
            1 表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)
            2 表体潜水式涡街
  J-涡街放大器工作电源
            0 12VDC供电
            1 24VDC供电
            2 3.6V锂电池供电(只限带液晶显示无信号输出型涡街)
            3 3.6V锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)
  R-   JGLU型插入式涡街表体法兰压力等级
            0 PN1.6MPa
            1 PN2.5MPa(压力等级≥2.5 MPa需协议供货)
  M-通讯方式
            0 无通讯
            1 R485通讯(只限智能式放大器)
            2 R232通讯(只限智能式放大器)
  N-HART协议
            0 无HART协议
            1 带HART协议(需协议供货)
  Q-滤波方式
            0 普通方式
            1 智能数字滤波方式(需协议供货)
